Пластиковые кессоны SUNRAY

<span style="font-weight: bold;">кессон SUNRAY 1</span>
кессон SUNRAY 1
Высота изделия: 1500 мм

Высота рабочей камеры: 1500 мм

Диаметр камеры: 1000 мм

Высота горловины: 0 мм

Цена: 42700 руб.
<span style="font-weight: bold;">кессон SUNRAY 2</span>
кессон SUNRAY 2
Высота изделия: 2000 мм

Высота рабочей камеры: 1500 мм

Диаметр камеры: 1000 мм

Высота горловины: 500 мм

Цена: 50000 руб.
<span style="font-weight: bold;">кессон SUNRAY 3</span>
кессон SUNRAY 3
Высота изделия: 2000 мм

Высота рабочей камеры: 2000 мм

Диаметр камеры: 1000 мм

Высота горловины: 0 мм

Цена: 53800 руб.
<span style="font-weight: bold;">кессон SUNRAY 4</span>
кессон SUNRAY 4
Высота изделия: 2000 мм

Высота рабочей камеры: 1500 мм

Диаметр камеры: 1260 мм

Высота горловины: 500 мм

Цена: 65300 руб.
<span style="font-weight: bold;">кессон SUNRAY 5</span>
кессон SUNRAY 5
Высота изделия: 2000 мм

Высота рабочей камеры: 1500 мм

Диаметр камеры: 1260 мм

Высота горловины: 500 мм

Цена: 80000 руб.
<span style="font-weight: bold;">кессон SUNRAY 6</span>
кессон SUNRAY 6
Высота изделия: 2000 мм

Высота рабочей камеры: 1500 мм

Диаметр камеры: 1400 мм

Высота горловины: 500 мм

Цена: 86500 руб.

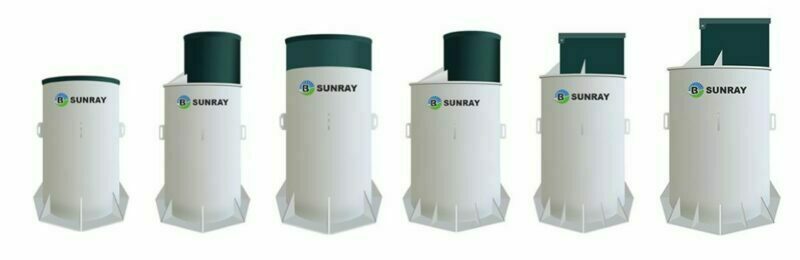

Описание и разновидность кессонов SUNRAY

Септик Эко (Septiceco) - пластиковые кессоны SUNRAY

Пластиковые кессоны SUNRAY - надёжная защита скважины от промерзания, проникновения грунтовых и поверхностных вод, для комплексного обустройства и эксплуатации автономного водопровода, а также для комфортного технического обслуживания установленного оборудования.

Кессон является элементом инженерно-технической системы водоснабжения, использующей грунтовые воды. Он применяется при обустройстве скважин или как место для размещения насосной станции или другого оборудования. Данные изделия могут быть применены в качестве накопительных емкостей, использоваться в качестве шахт для КНС (канализационных насосных станций), инспекционных и ревизионных колодцев. Кессоны SUNRAY выполнены в соответствие с ТУ - 42.21.13-019-98124076-2018. Срок службы более 50 лет. Изделие выполняется из полипропилена в виде цилиндрической формы вертикального расположения.

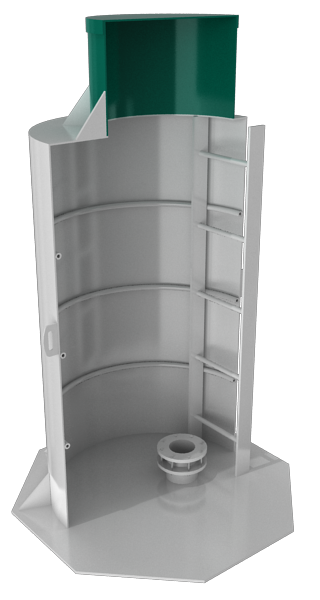

Кессон изготовлен из монолитного гомогенного полипропилена толщиной 8-15мм. Изделие имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости (в зависимости от модели), основанием с грунтозацепами, встроенной лестницей, крышкой и обжимной муфтой. Внутри изделия может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей.

Кессоны «SUNRAY» - надёжная защита скважины.

Обработка видео...

В комплект поставки кессона должны входить:

  • Кессон со встроенной лестницей
  • Крышка с утеплением
  • Паспорт на изделие
  • Муфта обжимная

Преимущества кессонов SUNRAY

Укомплектованность

Монтаж без спецтехники

Прочность и надёжность

Большой срок службы

Установка кессона SUNRAY

Монтаж должен проводиться, руководствуясь СП – 45.13330.2017. Котлован под изделие должен иметь размеры и откосы, исключающие осаждение и обвал грунта. При необходимости, стенки котлована должны быть укреплены. Разработав котлован до нужной глубины, проводится засыпка и уплотнение песчаной подушки с выводом её поверхности под нулевую отметку с помощью строительного уровня. В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием. Плита под изделие должна иметь габаритные размеры на 200 мм шире габаритов кессона с каждой стороны. При формировании плиты выпускаются монтажные петли для последующей фиксации кессона. Поверхность плиты не должна иметь неровностей и выступающих включений. Отклонения от горизонтали не должны превышать 5 мм на 1 метр плоскости. Во время монтажа необходимо строго контролировать горизонт поверхности основания плиты.

Возможно использование готовых железобетонных изделий по согласованию с производителем.

Для последующего якорения кессона используется синтетический (полипропиленовый) шнур (канат) диаметром не менее 14мм, который крепится к монтажным петлям бетонного основания. После закрепления, шнуры выводятся на поверхность земли и начинается подготовка к монтажу кессона.

Все кессоны поставляются вместе с герметичной муфтой для обсадной трубы. Перед началом монтажа её (муфту обжимную) необходимо предварительно разобрать. Для этого необходимо раскрутить все болтовые соединения, снять прижимной фланец и уплотнительное кольцо.

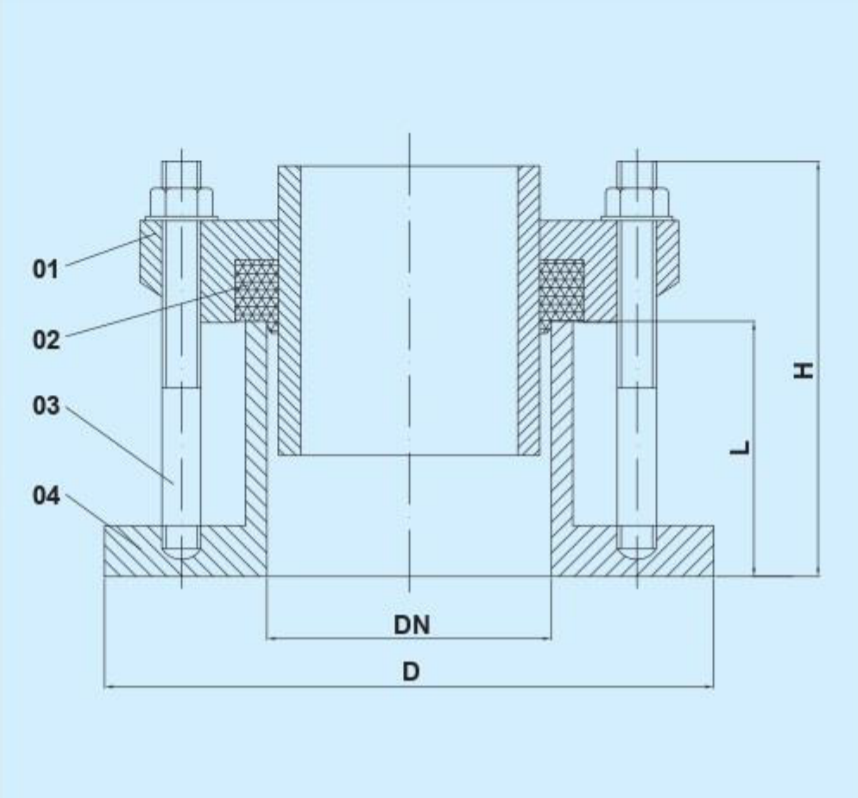

Септик Эко (Septiceco) - Установка кессона SUNRAY

01 – Прижимной фланец

02 – Уплотнительное кольцо

03 – Стяжные болты

04 – Ответный фланец

Обсадная труба скважины обрезается так, чтобы она выступала из бетонного основания не более чем на 400-500мм. Пластиковый кессон необходимо поднести и сориентировать относительно приемной трубы в основании кессона. При опускании кессона обсадная труба скважины должна соосно войти в приемную часть герметичной муфты.

Запрещается фиксация оборудования к плите металлическими тросами или цепями.

Установив кессон на бетонное основание, он якорится подготовленными ранее шнурами (канатом) через монтажные проушины в корпусе кессона.

Далее, на обсадную трубу, монтируется уплотнительное кольцо, а также ответный фланец герметичной муфты обсадной трубы и равномерно затягиваются все болтовые соединения.

Перед тем как приступить к обратной засыпке пазух котлована, нужно ввести в кессон магистральные трубы водоснабжения и электрический кабель.

Запрещается проезд автотранспорта и установку несущих конструкций ближе, чем на 4 метра от стенок кессона.

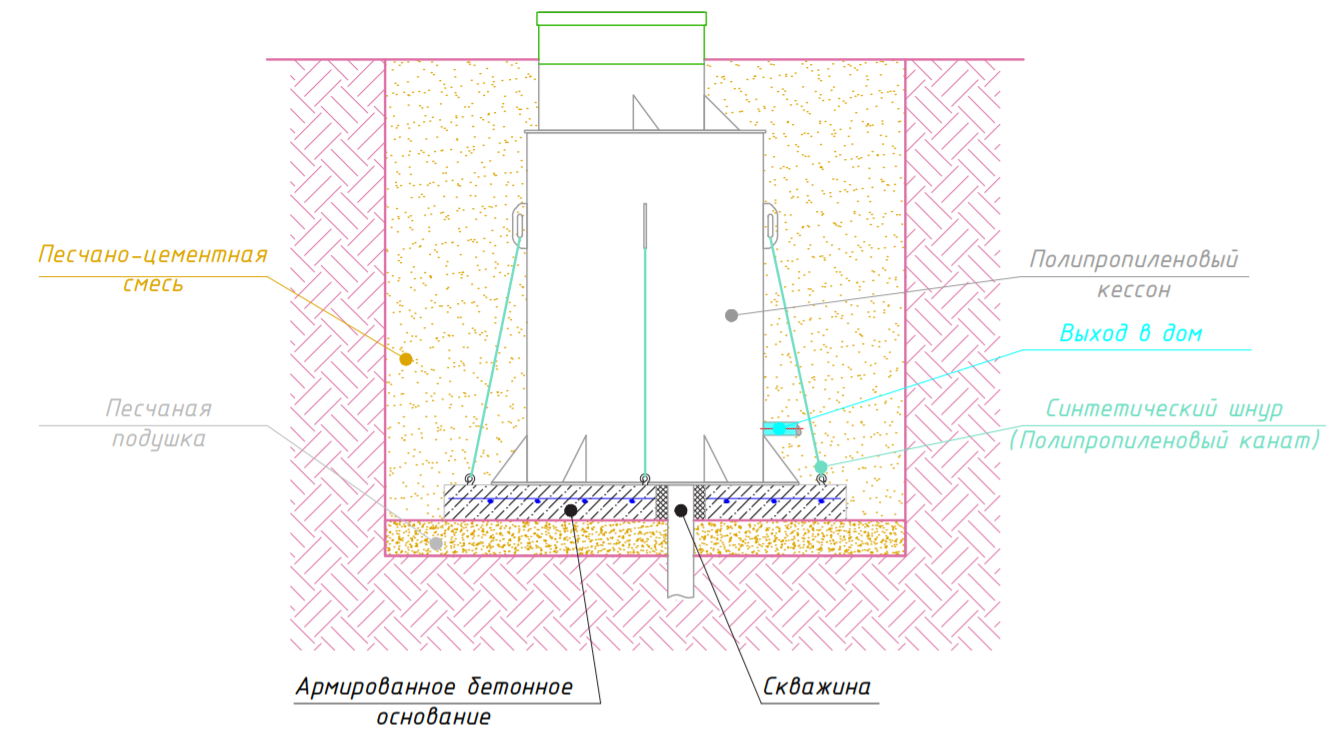

Монтаж кессона SUNRAY на обсадную трубу скважины

Септик Эко (Septiceco) - Монтаж кессона SUNRAY

Для этого необходимо подготовить соответствующие отверстия, ориентируясь на примыкающую к кессону траншею водопровода, ввести/вывести магистраль трубопровода и электрический кабель с помощью компрессионных фитингов.

Обратная засыпка пазух котлована проводится послойно, смесью песка и цемента в пропорции 4:1 при типе грунта песок, глина, а также при грунте с высоким уровнем грунтовых вод. Толщина каждого слоя 200-300мм, обсыпка производится с обязательной проливкой водой и уплотнением каждого слоя.
