Пластиковые кессоны ГРИНЛОС

<span style="font-weight: bold;">ГРИНЛОС кессон 1</span>
ГРИНЛОС кессон 1
Высота изделия: 1.5 м

Масса изделия: 55 кг

Диаметр обсадной трубы: 118-159 мм

Размеры (высота/деаметр): 1500/950

Цена: 39900 руб.
<span style="font-weight: bold;">ГРИНЛОС кессон 2</span>
ГРИНЛОС кессон 2
Высота изделия: 2 м

Масса изделия: 60 кг

Диаметр обсадной трубы: 118-159 мм

Размеры (высота/деаметр): 2000/950

Цена: 47300 руб.
<span style="font-weight: bold;">ГРИНЛОС кессон 3</span>
ГРИНЛОС кессон 3
Высота изделия: 2 м

Масса изделия: 75 кг

Диаметр обсадной трубы: 118-159 мм

Размеры (высота/деаметр): 2000/1240

Цена: 51500 руб.
<span style="font-weight: bold;">ГРИНЛОС кессон 4</span>
ГРИНЛОС кессон 4
Высота изделия: 2.5 м

Масса изделия: 90 кг

Диаметр обсадной трубы: 118-159 мм

Размеры (высота/деаметр): 2500/1240

Цена: 60900 руб.
<span style="font-weight: bold;">ГРИНЛОС кессон 5</span>
ГРИНЛОС кессон 5
Высота изделия: 2 м

Масса изделия: 100 кг

Диаметр обсадной трубы: 118-159 мм

Размеры (высота/деаметр): 2000/1440

Цена: 72500 руб.
<span style="font-weight: bold;">ГРИНЛОС кессон 6</span>
ГРИНЛОС кессон 6
Высота изделия: 2.5 м

Масса изделия: 120 кг

Диаметр обсадной трубы: 118-159 мм

Размеры (высота/деаметр): 2500/1440

Цена: 79800 руб.

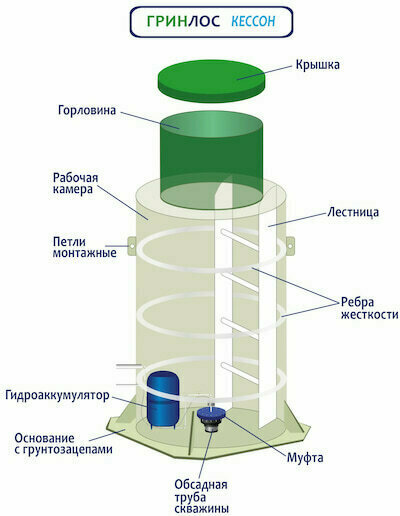

Устройство кессонов ГРИНЛОС

Септик Эко (Septiceco) - Устройство кессонов ГРИНЛОС

Кессоны изготавливаются из полипропилена толщиной 8-12 мм, с усилением дна полипропиленовой плитой.

Они имеют герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.

В зависимости от своего назначения, ГРИНЛОС Кессон может быть дополнительно оснащено муфтой обсадной трубы, которая обеспечивает герметичное соединение устройства и скважины.

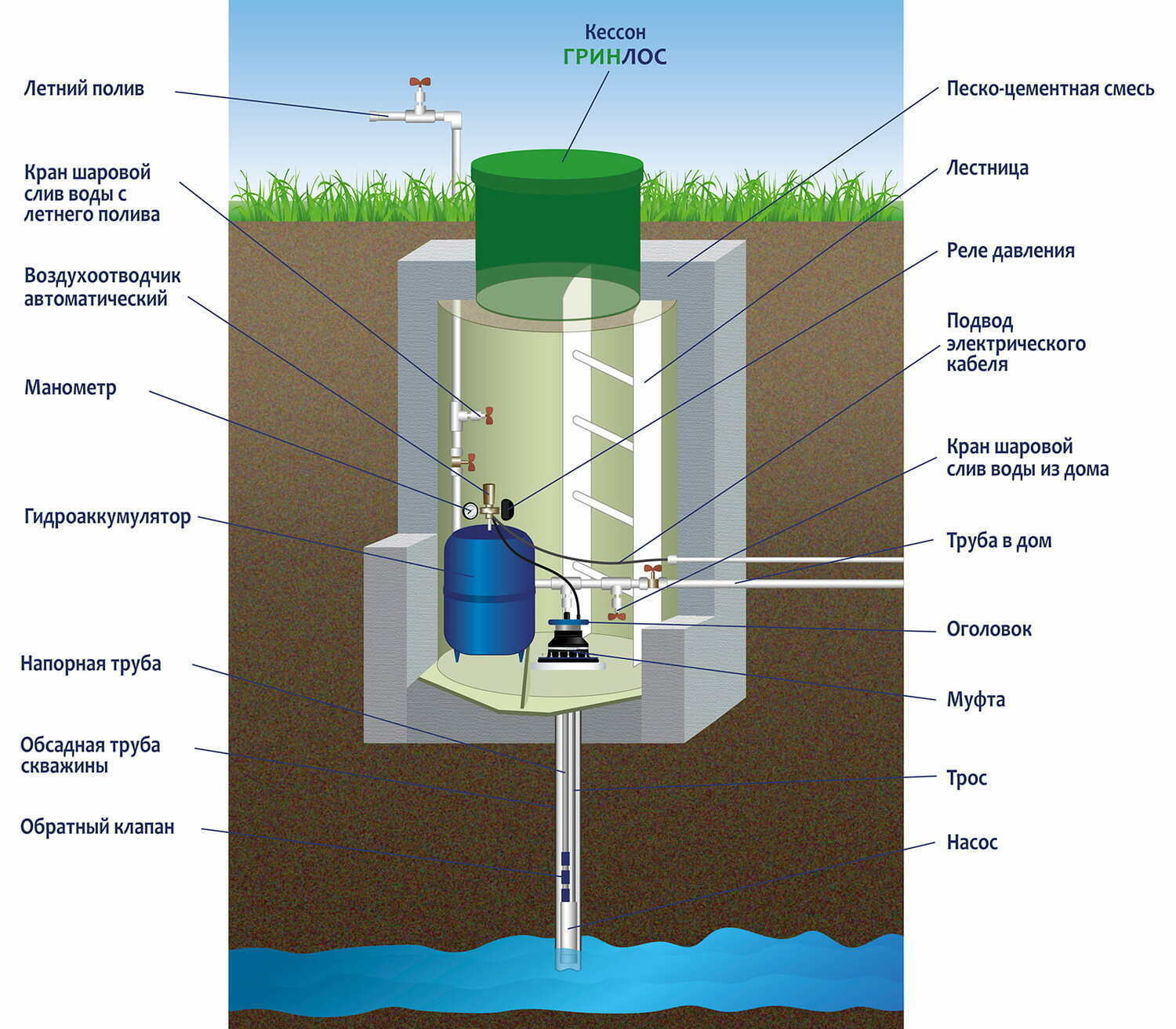

При использовании кессона в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей.

Септик Эко (Septiceco) - Комплект поставки кессона ГРИНЛОС

Комплект поставки кессона ГРИНЛОС

  • Корпус кессона из монолитного полипропилена с ребрами жесткости, усиленным основанием из ПП плиты толщиной 80мм и грунт зацепами (1 шт.)
  • Крышка с вентиляцией и возможностью утепления (1 шт.)
  • Лестница, вваренная в корпус кессона (1 шт.)
  • Муфта для герметизации обсадной трубы скважины 125/133/159мм (1 шт.)
  • Кабельный герм ввод для герметичного ввода электрического кабеля внутрь кессона (1 шт.)


Эксплуатационная документация, в том числе:


  • Технический паспорт «ГРИНЛОС Кессон»
  • Технический паспорт рециркуляционного насоса (Принудительный вариант отвода воды).
  • ТСертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
  • Сертификат соответствия системе ГОСТ Р
  • Декларация соответствия EAC

Преимущества кессона ГРИНЛОС

100% герметичность

Цилиндрическая форма корпуса

Усиленное дно

Широкая горловина

Хорошая комплектация

Не подвержен коррозии

Монтаж кессона ГРИНЛОС

Монтаж кессона ГРИНЛОС Кессон начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.

Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.

После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.

Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.

Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.

ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.

В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.

Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.

После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.

Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.

Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.

Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.

Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.

Организация герметичного входа-выхода

Изделие представляет собой полностью воздухонепроницаемое и водонепроницаемое устройство, но, исходя от предполагаемого использования, нужна подготовка разнообразных входов выходов.

Обсадная труба скважины

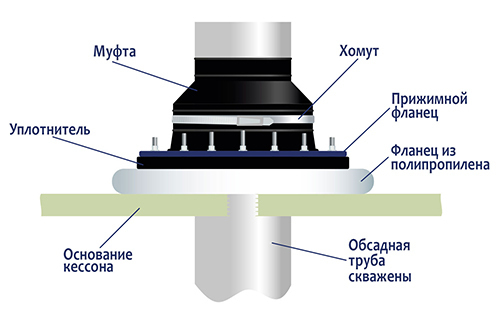

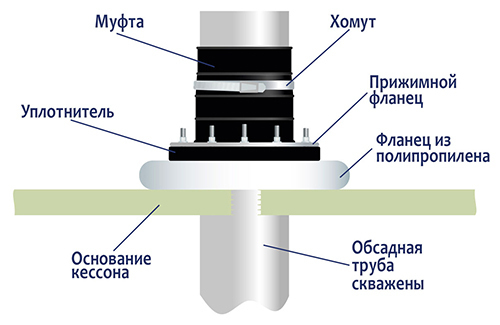

Для того чтобы загерметизировать корпус кессона с обсадной трубкой скважины, используется герметичная муфта.

Септик Эко (Septiceco) - муфта для кессона ГРИНЛОС
Септик Эко (Septiceco) - муфта для кессона ГРИНЛОС

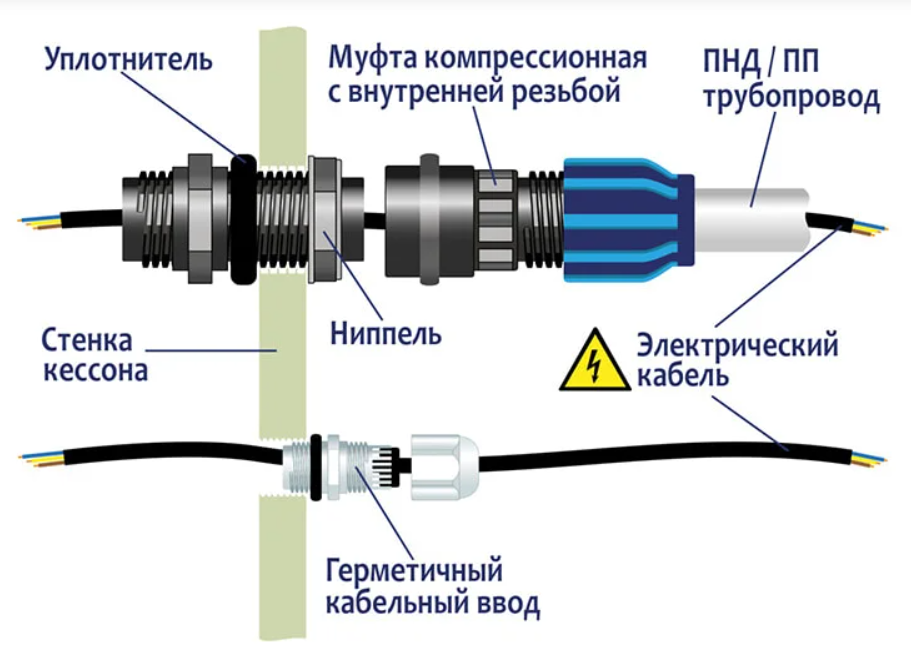

Электрический кабель

Кабельный ввод / вывод осуществляется с использованием герм ввода или комплекта для монтажа.

Септик Эко (Septiceco) - электрический кабель кессона ГРИНЛОС

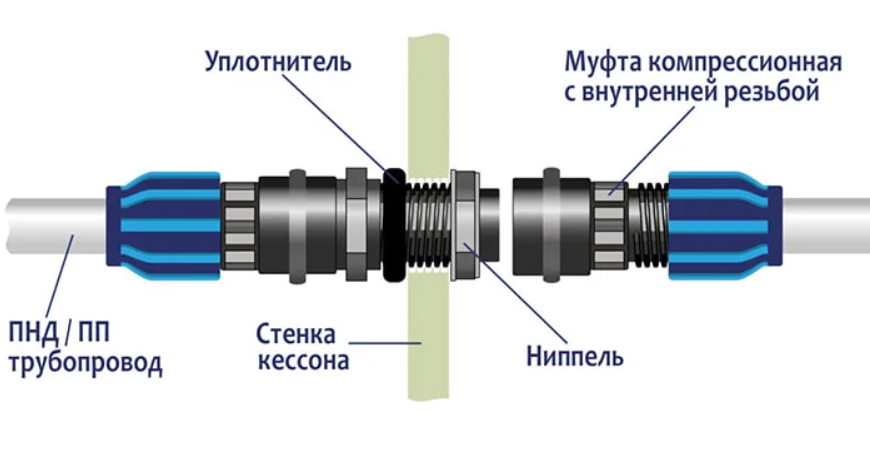

Магистраль водоснабжения

Ввод / вывод водопроводной линии осуществляется при использовании комплекта для монтажа, состоящего из перечня трубопроводных соединений и компрессионных муфт. Благодаря комплекту для монтажа ГРИНЛОС можно быстро и просто соединять трубы ПП, а также и трубы ПНД.

Септик Эко (Septiceco) - магистраль водоснабжения кессона ГРИНЛОС
